ROCKWELL AUTOMATION ICS Triplex T8461 Доверенный выходной модуль TMR 24V DC/48V DC - канал 40
T8461
,Модуль цифрового данного T8461
,Ален Брэдли T8461
Продукт:ROCKWELL AUTOMATION ICS Triplex T8461 Доверенный выходной модуль TMR 24V DC/48V DC - канал 40
Обзор продукта:
Trusted® Triple Modular Redundant (TMR) 24 Vdc / 48 Vdc цифровой выходный модуль взаимодействует с
Трикратные диагностические тесты проводятся по всему модулю, включая
Измерения тока и напряжения на каждой части выходящего канала.
Пропускная способность достигается с помощью TMR
Архитектура внутри модуля для каждого из 40 выходных каналов.
Автоматическое наблюдение за линией полевого устройства.
как открытые, так и короткие сбои в полевой проводке и нагрузочных устройствах.
Модуль обеспечивает бортовую отчетность по последовательности событий (SOE) с разрешением 1 мс.
Изменение состояния вывода запускает запись SOE.
измерения напряжения и тока на борту модуля.
Этот модуль не одобрен для прямого соединения с опасными зонами и должен использоваться в
в сочетании с устройствами внутреннего барьера безопасности.
Подробная информация о продукции | |
Производство/Бренд | ROCKWELL AUTOMATION ICS Триплекс |
Модель/тип | T8461 |
Информация о заказе/номер части | T8461 |
Описание | Доверенный TMR 24V DC/48V DC выходный модуль - канал 40 |
Код СС | 85044030 |
Производство | США |
Размер | 25*25*10 см |
Вес | 1.2 кг |
Лист данных:T8461.pdf
Особенности:
• 40 выходных каналов TMR на модуль.
• Всеобъемлющая автоматическая диагностика и самотестирование.
• Автоматическое наблюдение за линиями по каналам для обнаружения открытых и короткозамыкающих сетей
и загрузки.
• 2500 В импульсная устойчивость опто/гальванический изоляционный барьер.
• Автоматическая защита от перетока (на канал), не требуется внешние предохранители.
• Встроенная последовательность событий (SOE) с разрешением 1 мс.
• Модуль может быть заменен в режиме онлайн с помощью специального сопутствующего слота или SmartSlot
(один запасный слот для многих модулей).
• На передней панели выходное состояние светодиоды (LED) для каждого канала указывают выход
неисправности кабельной системы.
• На передней панели светодиоды состояния модуля указывают состояние и режим работы модуля (активный,
В ожидании, образованный).
• TϋV Сертификат IEC 61508 SIL 3.
• Выходы питаются в изолированных группах по восемь.

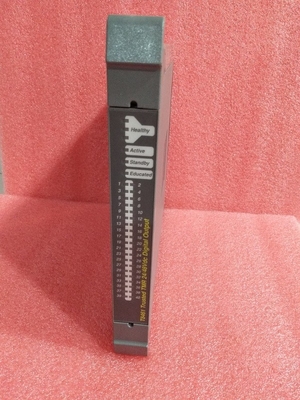

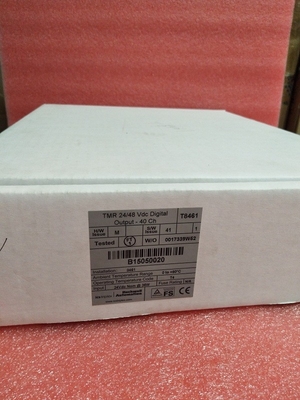

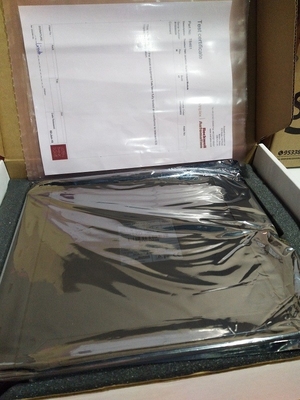

Снимок:
